Plugin Interface in SketchUp
프로젝트 개요
- 해결 과제
- SketchUp 기본 내보내기는 뷰포트 크기에 영향을 받아 같은 구도와 정확한 픽셀 규격을 반복해서 얻기 어려웠다.
- 접근 방식
- 가로·세로 픽셀과 화면 비율로 크롭 영역을 고정하고, 화각 조절·씬 일괄 저장·투명 PNG 출력을 한 흐름으로 묶었다.
- 담당 기여
- SketchUp Ruby API를 이용한 확장 프로그램 개발과 도구 인터페이스 설계를 담당했다.
- 결과
- SketchUp 2021 이상에서 설치해 사용할 수 있는 RBZ 확장 프로그램을 배포했다.
반복 가능한 이미지 내보내기
Pixel Crop Export for SketchUp은 뷰포트 크기와 별도로 출력 해상도와 화면 비율(Aspect Ratio)을 지정하는 SketchUp 확장 프로그램입니다. 반복되는 구도의 이미지를 동일한 규격으로 내보내는 작업을 한 도구 안에서 처리합니다.
Extension Warehouse에서 다운로드
Version 1.0.1 | Requires SketchUp 2021+

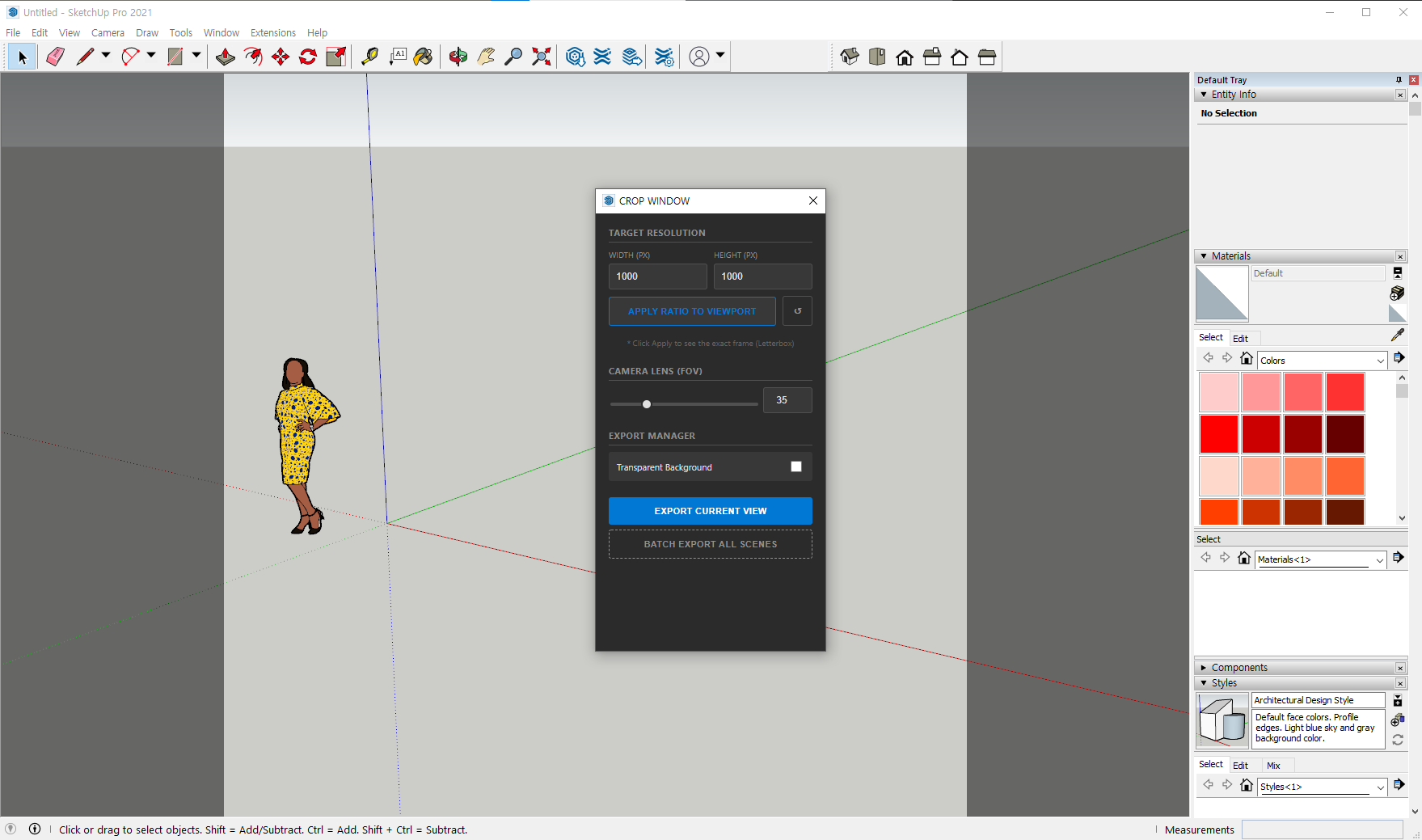

주요 기능
- 정밀한 픽셀 제어: 모니터 해상도나 창 크기와 무관하게, 입력한 Width x Height 픽셀 그대로 이미지를 저장합니다.
- 화각(FOV) 조절: mm 단위 렌즈 슬라이더로 현재 장면의 화각을 조정합니다.
- 씬 일괄 내보내기: 현재 설정을 모든 씬(Scene)에 적용해 여러 이미지를 한 번에 저장합니다.
- 투명 배경: 후속 편집에 사용할 수 있도록 배경이 투명한 PNG를 내보냅니다.
설치
- 상단의 버튼을 통해
wt_cropwindow.rbz파일을 다운로드합니다. - SketchUp 메뉴에서 Extensions > Extension Manager를 실행합니다.
- 하단의 [Install Extension] 버튼을 클릭하고 다운로드한 파일을 선택하면 설치가 완료됩니다.
